Equipamentos de Corte e Gravação Laser

Máquina de Gravação - DRESDA I

Máquina de Corte - DRESDA II
Sistema de Gravação a Laser - DRESDA III
Máquina Botão a Botão -  DRESDA IV
Quiosque Laser -  DRESDA V

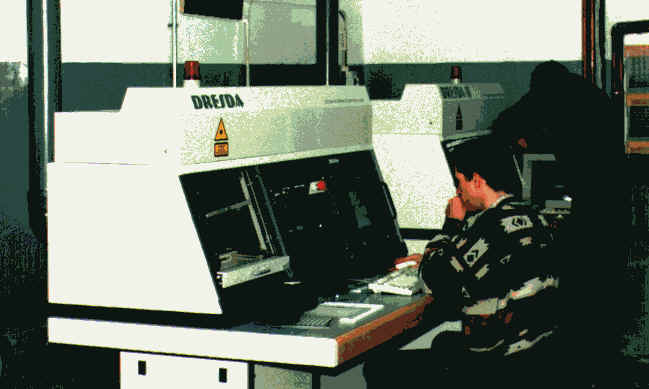

Máquina de Gravação - DRESDA I

Trata-se de uma máquina que através do controlo de um sistema de deflexão do feixe laser do tipo galvanométrico permite gerar formas susceptíveis de ser gravadas em vários substratos.
É um sistema modular do ponto de vista dos sistemas de controlo utilizados.
Esta arquitectura permite flexibilizar a sua utilização e diversificar as aplicações possíveis para uma máquina deste tipo.
A Máquina de Gravação DRESDA I encontra-se instalada e em laboração na Fábrica de Botões Primor, em Famalicão, desde Dezembro de 97. Foram realizadas várias deslocações, no primeiro semestre de 98, para adaptação das máquinas ao sistema de produção da Fábrica.

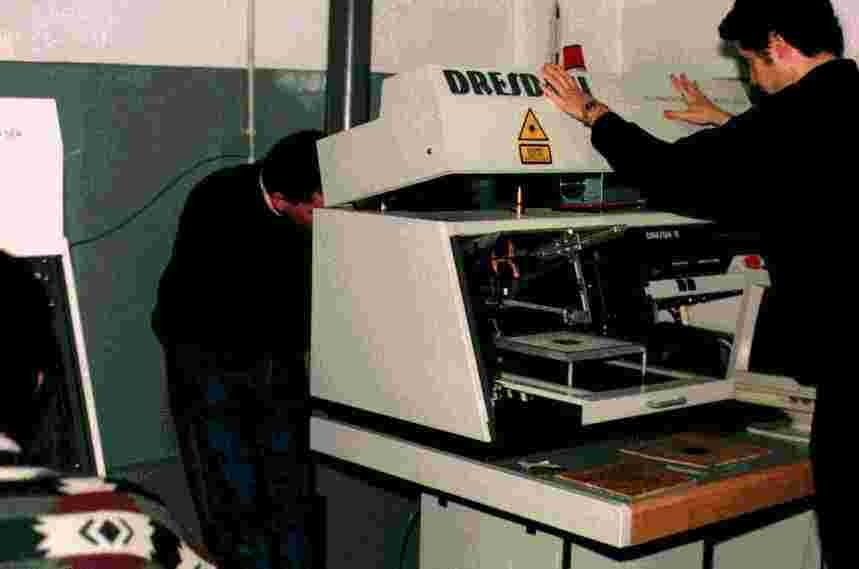

Máquina de Corte - DRESDA II

Este projecto visou desenvolver e produzir uma máquina laser para corte de materiais utilizados na produção de botões e fivelas.
Trata-se de uma máquina que aproveitando a arquitectura modular referida para a DRESDA I se destaca desta pela utilização de um laser de maior potência e por um sistema de movimentação do feixe sobre o material a cortar do tipo XY.



O sistema Dresda II, encontra-se instalado e em laboração na Fábrica de Botões Primor, em Famalicão, desde Janeiro de 98.

Sistema de Gravação a Laser - DRESDA III

Este projecto visou desenvolver e produzir uma máquina laser para gravação.
Máquina derivada da DRESDA II mas concebida numa perspectiva de obtenção de um mais baixo custo de produção e de uma aplicação mais generalista.
Máquina de gravação constituída por um laser selado de CO2, acoplada a uma mesa XY com área útil de trabalho de 200x200 mm. Máquina controlada por um PC externo, com software específico para controlo do sistema de gravação.
Esta máquina destina-se essencialmente à gravação personalizada de objectos.



Máquina Botão a Botão - DRESDA IV

Este projecto visa o desenvolvimento e produção de uma máquina laser para a gravação em série de botões.
Esta máquina deriva da arquitectura DRESDA e funcionará com ferramenta laser de gravação e será instalada como acessório em máquinas de produção de botões já existente na indústria.
Está vocacionada para cadências de produção elevadas (superiores a 60 botões/minuto).

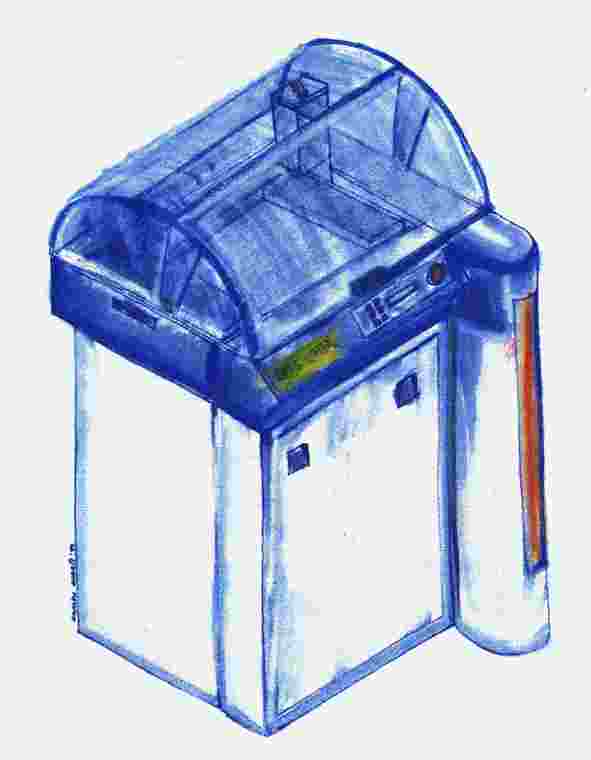

Estudo de Design


           Quiosque Laser - DRESDA V

Desenvolvimento e construção de um sistema de gravação laser, dedicado a brindes e amostras publicitárias.

Os sistemas de corte e gravação a laser desenvolvidos no departamento, são neste momento um produto estabilizado, com caracter altamente modular, possibilitando a montagem em diversas configurações.

O quiosque laser resulta de uma configuração específica do equipamento base em que é dada especial atenção à engenharia de produto e ao design industrial, com vista à obtenção de um produto tecnologicamente avançado e comercialmente atractivo.

O sistema integra um laser de CO2 selado, de 25 Watts, com um sistema de movimentação tipo mesa X-Y.

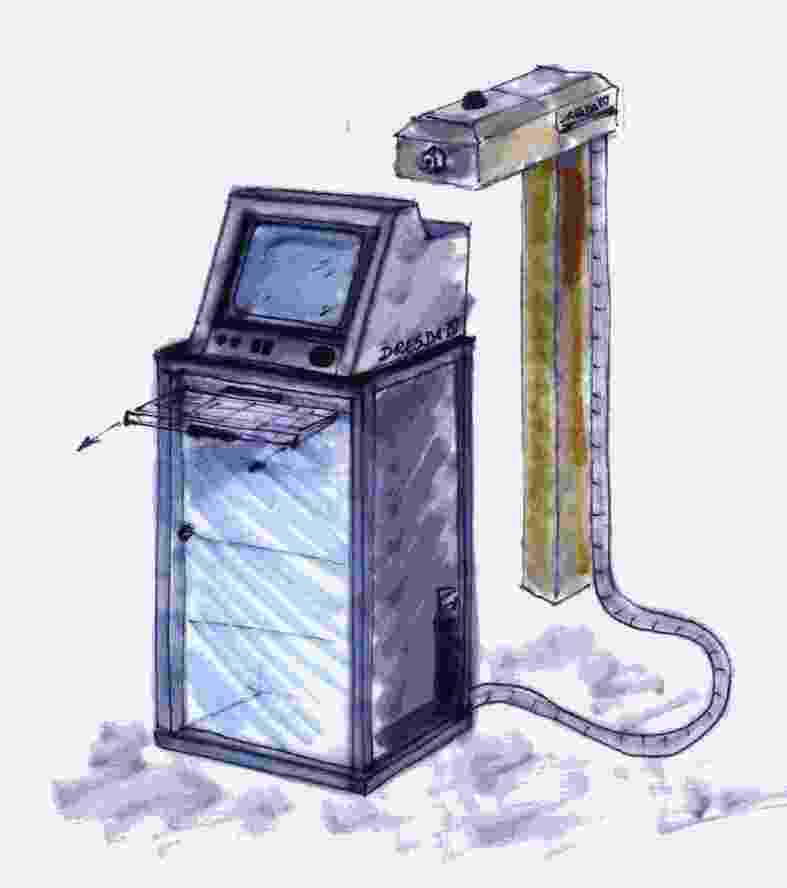

Estudo de Design
